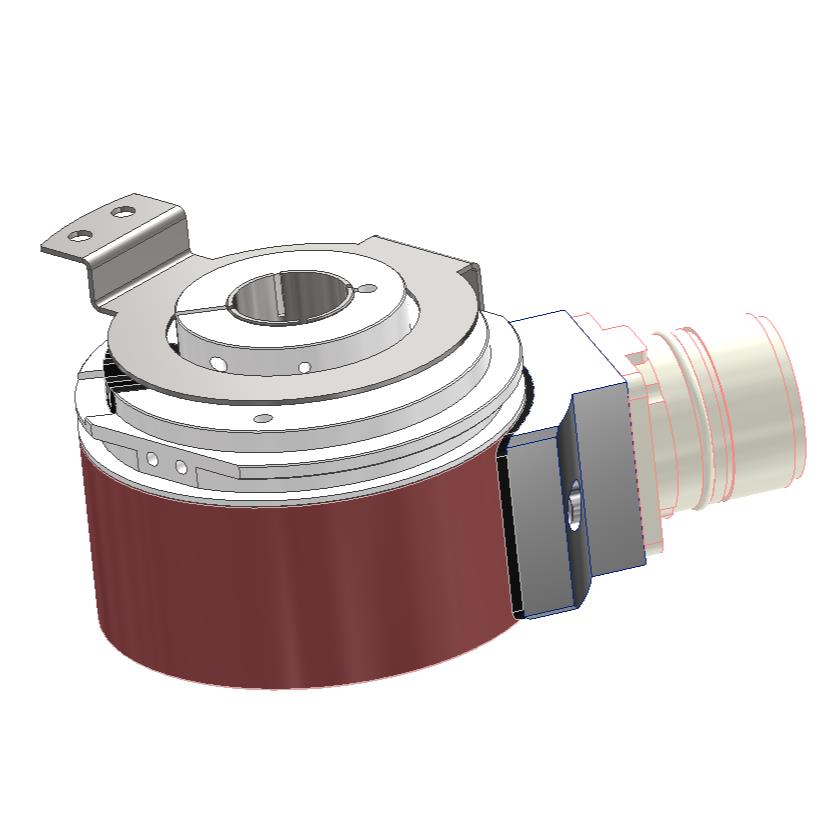

型号：G58系列
更新时间：2024-03-01 | 阅读：2339
详情介绍
多圈磁编码器电气性能：
| 输出方式 | 集电极开路 | uU-V一W相位 | 比斯C | 连续波、CCW输出 | 线路驱动器 |
| 输入电源 | 直流+5[V] ~ +24[v] 波纹p-p:5%以下 | 直流+5[v] 波纹p-p:5%以下 | 直流+5[v] 波纹p-p:5%以下 | 直流+5[v] 波纹p-p:5%以下 | 直流+5[v]电流(无负载时) 波纹p-p:5%以下 |
| 电流(无负载时) | 最大70mA | 最大150mA | 最大150mA | 最大150mA | 最大150mA |
| 最大应答颊率 | 150 千赫(10~2048 峰/转)/300千赫(2500~3600 峰/转) | ||||
| 输出电压 | VL 0.5[V]以下/WH2.5[W]以上(+5[V]输入时)， 10[V]以上(+15[V]输入时)， 18[V]以上(+24[V]输入时) | ||||
| 输出电流 | 20mA 以下 | 20mA 以下 | 20mA 以下 | 20mA 以下 | 20mA 以下 |
| 上升， 下降时间 | 3us 以下 | 3us 以下 | 3us 以下 | 3us 以下 | 3us 以下 |
| 联合条款 | 输出电缆线长度 1[M]，负责阻抗1[k0]以下条件 | ||||
机械性能：
| 驱动扭矩 | 50gf - 最大厘米 |
| 最大旋转数 | 7000 转/分 |
| 轴承寿命 | 20,000[hr](5000 rpm 旋转时) |
| 允许轴重量 | 轴直角:2.2kg Max 轴方向:1.1kg Max |
| 允许轴位置偏差 | 轴直角:0.05mm 以下 轴方向 :0.2mm 以下 |
| 电缆规格 | 4F(AWG26) 屏蔽电缆 |
| 重量 | 150g |
多圈磁编码器环境特点：
| 使用温度 | -10℃~+70C |
| 保存温度 | -20℃~+85℃ |
| 使用湿度 | 35%~85% 相对湿度 |
| 保存湿度 | 30%~ 90% 相对湿度 |
| 耐震动 | 5G |
| 耐冲击 | 50G |
| 保护结构 | 防护等级 50 |
公司简介：基于母公司SCMI而成立, 2020年从磁性编码器开启，陆续生产增量式磁性编码器，并成功研发制造使用磁性编码器的检测系统。
利用自动化产业庞大的技术能力和丰富的经验，可提供各种需求的解决方案的品质，以本公司充、检测系统的基础，为韩国及亚洲地区提供制造设备。
此外，我们还具备设计及生产的灵活性，拥有快速提供针对客户所需产品的技术。
编码器产品设计及生产符合RoHS及 CE标准，正如Green所示，为打造环保型企业而努力。
现公司有3大事业部，自动化设备事业部，充磁及检测设备事业部，编码器制造事业部
精密直线模组 (Linear Servo Motor Modules)
自主加工生产，经过编码器模组，提供精准移送的低端型模组, 也可以根据客户的要求定做产品，确保产品的多样化.
精密编码器 (Rotory, Linear Encoder Modules)
磁性增量旋转编码器模块是我公司自主研发加工生产, 通过超精密充磁技术，生产出高达20BIT的高品质、高角度分辨率的编码器.
我公司全体员工遵循质量方针中“以好的产品，让所有人民成为我的客户”的方针，以技术、品质，提供精准的产品
